Manual de operação do T300 Extreme

T300 Flex-MAIN IMAGE



Este manual de instruções destina-se a ser um guia para a utilização da máquina de soldar T300 Extreme Seam. Para garantir o melhor desempenho da sua máquina de soldar, siga rigorosamente as recomendações e especificações.

Índice

Para obter mais informações técnicas sobre esta máquina, contacte o nosso Centro de Resolução através do número 1-855-888-WELD ou envie um e-mail para service@weldmaster.com.

1.0 Utilização prevista

A T300 é uma máquina de soldar por cunha quente rotativa destinada a selar por calor plásticos térmicos soldáveis, tais como:

  • Tecidos laminados e revestidos de vinil (PVC)
  • Películas de vinil (PVC) e de poliuretano (PU)
  • Tecido revestido a poliuretano (PU) e polipropileno (PP)
  • Polietileno (PE)
  • Películas e tecidos de borracha termoplástica (TPR)
  • Não-tecido de poliéster e polipropileno
  • Várias fitas de fusão
  • Cinta soldável
  • Produtos extrudidos rígidos

 O fabricante não aprova:

  • Quaisquer outras utilizações para estas máquinas.
  • A remoção de quaisquer protecções de segurança durante o funcionamento.
  • Modificação não autorizada das máquinas.
  • Utilizar peças de substituição que não tenham sido aprovadas pelo fabricante.

Sinal de aviso - pequeno Apenas um técnico com formação adequada pode operar e/ou efetuar qualquer manutenção de rotina oureparações das máquinas.

NOTA: O fabricante não se responsabiliza por quaisquer danos ou ferimentos resultantes de uma utilização incorrecta desta máquina.


2.0 Explicação dos avisos

Existem vários símbolos de aviso diferentes colocados na Miller Weldmaster T300. Os símbolos destinam-se a alertar o operador para áreas potencialmente perigosas na máquina. Familiarize-se com a sua colocação e significado.

Cuidado Quente

Cuidado: Quente

O símbolo "Cuidado: Quente" é colocado numa proteção perto de superfícies quentes.

Pontos de aperto

Perigo: Pontos de aperto

O símbolo "Perigo: Pontos de aperto" é colocado perto de quaisquer potenciais pontos de aperto. Não coloque quaisquer partes do corpo perto destas secções da máquina enquanto a máquina estiver a funcionar.

Sinal de aviso

Cuidado: Desligar a máquina da tomada

O autocolante "Cuidado: Desligue a máquina" está colocado perto da abertura do armário e de todos os painéis de acesso. Para evitar eletrocussão, a máquina deve ter sempre a alimentação desligada antes de abrir a porta do armário.

Manter as mãos limpas

Aviso: Manter as mãos afastadas

O autocolante "Aviso: Manter as mãos afastadas" é colocado no conjunto do aquecedor. Para evitar beliscões ou queimaduras, tenha sempre em atenção a localização das suas mãos.

Ar de alta temperatura

Aviso: Ar a alta temperatura

O autocolante "Aviso: Ar a alta temperatura" é colocado no conjunto do aquecedor.

Sinal de Yield

Cuidado: Eletricidade

O autocolante "Cuidado: Eletricidade" é colocado perto de áreas que contêm eletricidade.



3.0 Requisitos eléctricos e de ar
Aviso! Só um eletricista qualificado pode ligar a corrente eléctrica.

Preparação - Potência mundial

  1. Certifique-se de que a fonte de alimentação é de 230 V, 25 amperes, 50/60 Hz ou 400 V, 16 amperes, 50/60 Hz e que a fonte de pressão atinge 120 psi (8,3 bar) quando a máquina está a funcionar.

  2. Certifique-se de que a tensão e a corrente são adequadas à máquina e às especificações acima referidas.

  3. Deve ser efectuada uma ligação à terra adequada no terminal de terra previsto na máquina.

  4. Antes de utilizar a máquina, certifique-se de que a área circundante da máquina está livre de detritos inflamáveis. Apenas pessoas autorizadas devem estar na área da máquina durante a sua utilização.

  5. Em caso de emergência, prima o botão de paragem de emergência.

Fornecimento elétrico

Devido ao número de tomadas de estilos diferentes disponíveis, o cabo não inclui uma ficha. Recomenda-se que o seu eletricista instale uma ficha que seja comparável ao seu estilo de tomada eléctrica. Pode optar por ter o seu cabo de alimentação ligado à sua fonte de alimentação. Recomenda-se que o eletricista utilize uma caixa de derivação com um interrutor ON/OFF. O Miller Weldmaster T300 requer um dos seguintes requisitos eléctricos:

  • 25 Amp - Monofásico - 230 Volts
  • 16 Amp - Monofásico - 400 Volts

Fornecimento de ar para a loja

O Miller Weldmaster T300 inclui uma válvula de fornecimento de ar na oficina que permite efetuar ligações e desligações rápidas ao fornecimento de ar da oficina. Devido ao número de conectores de ar de diferentes estilos, não está incluída uma ligação rápida macho. Deverá selecionar uma ligação rápida macho com uma rosca NPT (National Pipe Thread) de ¼ polegada para corresponder à sua ligação rápida fêmea. O Miller Weldmaster T300 requer os seguintes requisitos de ar de oficina:

  • Mínimo de 5 cfm a 120 psi
  • Não exceder 140 litros/minuto a 8,3 bar
  • Um separador de água e sujidade em linha

4.0 Princípios da selagem térmica

Calor

Sistema de Aquecimento por Ar Quente
O calor necessário para a operação de soldadura é criado eletricamente por um elemento de aquecimento localizado no interior da Caixa do Elemento de Aquecimento. O Compressor de Ar Interno bombeia o ar sobre o elemento de aquecimento e transporta o calor através do Bocal de Ar Quente, aplicando o calor ao material a ser soldado. A temperatura do ar quente varia entre 25 e 730 graus Celsius (100 e 1350 graus Fahrenheit).

Sistema de aquecimento por cunha quente

O sistema de aquecimento Hot Wedge utiliza quatro elementos de aquecimento de cartucho para aquecer eletricamente o Wedge. A temperatura do Hot Wedge varia de 25 a 490 graus Celsius (100 a 915 graus Fahrenheit).

Velocidade

A velocidade dos rolos de soldadura determina a quantidade de tempo que o calor é aplicado ao material que está a ser soldado. Quanto mais lenta for a definição de velocidade, mais o material será aquecido. Quanto mais rápida for a definição da velocidade, menos o material será aquecido. Para obter a melhor soldadura, deve ser aplicada uma quantidade mínima de calor ao material, sem deixar de obter uma soldadura completa. Demasiado calor provocará a distorção do material; enquanto que o calor insuficiente impedirá a soldadura do material.

Pressão

A pressão do rolo de soldadura é o passo final na criação de uma soldadura. A pressão do rolo de soldadura comprime o material aquecido, completando o processo de soldadura.

Resumo

Ao selar por calor, a combinação correcta de calor, velocidade e pressão permitir-lhe-á obter uma costura devidamente soldada.

5.0 Definição dos controlos

Ecrã principal do soldador de ar quente T300 Extreme

Ecrã principal - Funcionamento da HMI

Número da receita: Trata-sede uma combinação específica dos parâmetros de calor e velocidade utilizados para soldar diferentes tipos de tecido. Mostra a receita que está a ser utilizada atualmente na máquina. 0 - 24 Definições de receitas disponíveis. Para alterar as receitas, o interrutor de ligar/desligar o calor tem de estar na posição de desligado.

Velocidade da máquina: Esta é a velocidade do rolo de soldadura. A velocidade pode ser ajustada premindo as setas para cima ou para baixo. Cada pressão no botão aumenta ou diminui a velocidade em 0,01 m/min. Se mantiver os botões premidos durante 1 segundo, a velocidade aumentará ou diminuirá 0,1 m/min.

Temperatura atual: Esta é a temperatura atual da máquina.

Ponto de regulação da temperatura: Esta é a temperatura que pretende que a máquina atinja para soldar os seus plásticos térmicos.

Interruptor de aquecimento: Serve para ligar/desligar o controlador de temperatura.

Botão Heat Swing: Liga/desliga o balanço de calor. O braço oscilante não se desloca quando este botão está definido para OFF.

Interruptor do extrator: Liga e desliga o extrator de placa de saída. O extrator permanecerá na posição para cima e não rodará quando estiver na posição desligada.

T300 Extreme soldador de ar quente ecrã principal número 2T300-soldadora a ar quente-ecrã de funções de soldadura

Ecrã de menu - Funções de soldadura

Este ecrã (fig. 03) serve para ajustar as percentagens de velocidade do Rolo Superior e do Rolo Extrator. Quando todos os rolos estão em sincronia, a velocidade mostra 100,0%. Ajuste as percentagens para alterar as velocidades de cada rolo individual. A velocidade real do rolo pode ser verificada no ecrã de visualização da velocidade da máquina.

Auto-Reverse (inversão automática): Esta função ajusta a velocidade de inversão dos rolos quando a máquina pára de soldar. Esta função destina-se a minimizar as falhas de soldadura e a produzir um produto perfeito. As setas PARA CIMA e PARA BAIXO aumentam e diminuem a velocidade de inversão.

Interruptores ON/OFF: Os interruptores Drive FWD/REV, Drive System ON/OFF e Foot Pedal Override ON/OFF são utilizados para ligar/desligar as funções.

Ecrã de configuração do atraso da soldadura por ar quente T300 Extreme

Ajustes de atraso: São utilizados para eliminar vazios na costura.

Tempo de atraso do arranque do motor: Quando o pedal é premido, o Tempo de Atraso do Arranque de Tração atrasará a rotação dos rolos de soldadura até que o ponto definido seja atingido. O tempo de atraso do arranque do motor será ajustado pelo operador para a configuração desejada.

Tempo de retardamento de paragem da unidade: Assim que o pedal for libertado, os rolos de soldadura continuarão a rodar até que o Tempo de Atraso de Paragem do Rolo tenha atingido o ponto definido. O Tempo de Atraso de Paragem do Rolo será ajustado pelo operador para a definição pretendida.

Tempo de Auto-Reverso: Quando o pedal é libertado, os rolos de soldadura rodam em marcha-atrás até que o Tempo de Atraso de Paragem do Rolo tenha atingido o ponto definido e o Tempo de Auto-Reverso tenha atingido o ponto definido. O tempo de Auto-reversão será ajustado pelo operador para a configuração desejada.

Ecrã de seleção do menu de parâmetros de soldadura por ar quente T300 Extreme

Parâmetros Seleção do menu: Quando este botão é premido, é necessário introduzir uma palavra-passe. A palavra-passe original é 12345678.

T300-soldadora a ar quente-ecrã de idiomas

Língua: Selecionar o idioma de acordo com a procura.

Alteração da palavra-passe: O administrador da máquina pode alterar a palavra-passe de oito dígitos da máquina.

Parâmetro de temperatura: Para ajustar o valor PID (Proporcional Integral Derivativo).

  • KP = Fator de proporção
  • TI = Tempo integral
  • TD = Tempo de taxa

Fig.05 Seleção do menu Parâmetros

Limite de alta temperatura: Temperatura máxima de aquecimento da máquina. Quando a temperatura atual ultrapassa este limite, a máquina pára automaticamente o aquecimento.

Alarme de temperatura excessiva: Quando a temperatura real é superior à temperatura do alarme de excesso de temperatura, é emitido um alarme no ecrã que notifica o operador.

Saída MAX: Limitaa quantidade de potência de saída para o sistema de aquecimento.

NOTA: Existem dois parâmetros PID diferentes guardados na máquina de acordo com o sistema de aquecimento utilizado, ar quente ou quente. Prima a tecla Default (Predefinição) durante 1 segundo, e o PID voltará volta às definições de fábrica.

Contador de horas: O contador de horas conta o tempo total em que o sistema de aquecimento está ligado.

Definições da receita: Ao alterar os parâmetros, ao premir o botão SAVE (Guardar), as definições ajustadas são guardadas na receita selecionada.



6.0 Peças de substituição recomendadas

Miller Weldmaster recomenda que se mantenham em stock as seguintes peças sobresselentes:

Peças T300

NOTA: Existem dois parâmetros PID diferentes guardados na máquina de acordo com o sistema de aquecimento utilizado, ar quente ou quente. Prima a tecla Default (Predefinição) durante 1 segundo, e o PID voltará volta às definições de fábrica.

Encomenda de peças? Ligue para 855-888-9353 ou envie um e-mail para service@weldmaster.com

7.0 Especificações da máquina

Princípios de funcionamento

A T300 é uma máquina de selagem por calor que solda tecidos ou películas de plástico térmico por ar quente ou cunha quente, através da aplicação de pressão, velocidade consistente e temperatura exacta para selar perfeitamente materiais de plástico térmico.

Características

  • Adequado para tendas de várias dimensões, barcos insufláveis, faixas, lonas, toldos, etc.
  • A HMI de fácil utilização permite aos operadores ajustar facilmente a máquina para uma grande variedade de produtos.
  • O controlador de temperatura Auto-Control permite que o sistema forneça calor com precisão aos produtos que estão a ser produzidos.
  • O controlo de pedal duplo permite um funcionamento fácil durante longos períodos de tempo com elevada eficiência.
  • Uma função automática de inversão automática permite que a máquina inicie e pare com uma costura sem falhas.

Especificações técnicas

  • Classificação de am peres - 25 amperes a 230 volts / 16 amperes a 400 volts
  • Potência nominal - 4000 W
  • Tensão nominal - 230v CA, 50/60hz ou 400v CA, 50/60hz
  • Temperatura máxima - 1350°F (730°C)
  • Pressão de ar geral - 120psi (8,3 bar)
  • Velocidade da máquina - 3 pés/min a 80 pés/min (1 m/min a 25 m/min)
  • Dimensões gerais - 69in x 26in x 58in (1750mm x 650mm x 1450mm)
  • Largura do selo - 5mm a 50 mm
  • Ruído máximo - 70 dbA
  • Peso líquido - 330 kg (730 lbs)
  • Número do documento elétrico - O número do documento é o número de série da máquina. Este número está localizado na etiqueta de série da máquina.

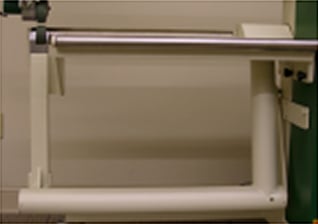

Máquina de soldar a ar quente T300 remover o tampo da mesa com rolos e o braço oscilante

Secção Mecânica

  • Tampo da mesa de rolos amovível: O conjunto do tampo da mesa de rolos é utilizado para aplicações de painéis, bordas, acabamento de bordas e aplicações gerais de costura.
  • Braço oscilante: O braço oscilante é utilizado quando os produtos incluem formas, curvas e tubos da área de costura.

Unidade superior de fonte de calor de ar quente T300

Fonte de calor

  • Ar quente: a caixa do elemento de aquecimento contém o elemento de aquecimento e o acoplamento térmico.
  • Cunha quente: a ponta da cunha quente contém os elementos de aquecimento e o acoplamento térmico.
  • Unidade superior: Movimento para cima e para baixo do rolo de soldadura superior.
  • Conjunto de ajuste do sistema de aquecimento: Permite um posicionamento exato do bocal de ar quente ou da ponta da cunha.
  • Conjunto do extrator de tecido exterior: Ajuda o operador no manuseamento do material enquanto produz costuras mais planas.

Painel de controlo

Secção de controlos do operador

  • Painel de controlo: O ecrã tátil digital HMI (Human Machine Interface) permite-lhe definir os controlos do sistema.
  • Botão de ligar/desligar: O botão de alimentação liga e desliga a máquina.
  • Paragem de emergência: O botão de paragem de emergência, quando premido, pára a operação de costura em caso de emergência.

Sistema pneumático

  • Regulador de ajuste da pressão: Filtra a água e a sujidade do ar. O regulador de ajuste da pressão regula a pressão da máquina. Aumenta a pressão rodando no sentido dos ponteiros do relógio e diminui o valor rodando no sentido contrário ao dos ponteiros do relógio.
  • Válvula Solenoide: Controla as acções dos Cilindros de Ar.
  • Manómetro: Utilizado para visualizar a regulação da pressão. O manómetro do rolo de soldadura superior é utilizado para visualizar a regulação da pressão do rolo de soldadura superior.
  • Cilindro de ar: Os cilindros de ar da unidade superior/extrator são utilizados para abrir e fechar o rolo de soldadura e o rolo extrator. O cilindro do sistema de aquecimento controla a entrada e saída do sistema de aquecimento .
  • Controlo do limite de pressão do extrator: Consultar a página 21 para o procedimento de ajuste.

Outros

  • Disjuntor de alimentação eléctrica: Utilizado para o controlo de proteção da fonte de alimentação geral da máquina completa.
  • Interruptor do pedal direito: Controla a elevação do rolo de soldadura e a abertura e fecho dos rolos de soldadura e do extrator (se o interrutor do extrator estiver ligado).
  • Interruptor do pedal esquerdo: Controla o início e a paragem da operação de costura.

8.0 Manutenção

Atenção! O operador deve desligar a máquina da corrente eléctrica antes de prosseguir.

Soldador de ar quente T300 soltar e remover a cobertura de proteção

1. Desaperte e retire a tampa de proteção da caixa do elemento.

2. Desembale o isolamento de fibra de vidro à volta da parte frontal do alojamento do elemento. Tenha cuidado para evitar o contacto com os olhos quando manusear o isolamento.

O soldador de ar quente T300 solta e remove os fios

3. Desaperte e retire os dois parafusos do suporte que seguram o alojamento do elemento no lugar.

Retirar os parafusos que fixam

4. Retirar o parafuso que fixa o elemento na caixa.

 Soldador de ar quente T300 soltar os dois parafusos superiores

5. Desaperte os 2 parafusos de fixação superiores (1 de cada lado) no elemento que fixam os cabos eléctricos e retire os cabos.

6. Retirar o elemento verticalmente.

7. Substitua o elemento antigo por um novo, seguindo o procedimento em sentido inverso. Quando reinstalar o elemento, certifique-se de que alinha a chave com a ranhura da caixa do elemento no elemento.

NOTA: O tubo de vidro parte-se facilmente e pode já estar partido, pelo que deve ter muito cuidado.

Circuitos eléctricos

  1. Quando substituir peças e componentes, tem de utilizar a peça ou os componentes do mesmo tipo que o original ou equivalente ao tipo original. As peças de substituição do equipamento original devem ser adquiridas através de Miller Weldmaster e ou de um distribuidor autorizado Miller Weldmaster .
  2. O quadro elétrico deve ser limpo de seis em seis meses. Para limpar corretamente o quadro elétrico: desligue a fonte de alimentação e, utilizando ar comprimido e uma pistola de ar, sopre suavemente o ar através do componente elétrico e do quadro de controlo , limpando o pó e os detritos da área.
  3. Para evitar danificar o PLC, o Visor e o Painel de Operação, nunca ligue ou desligue os cabos que ligam o PLC, o Visor e o Painel de Operação enquanto a alimentação estiver ligada.
  4. Se houver alguma avaria que não possa ser eliminada, contactar imediatamente o serviço de assistência técnica em Miller Weldmaster.

Sistema de acionamento

  1. Verificar se as rodas dentadas motrizes estão deslocadas ou soltas.
  2. Verifique se as correntes estão demasiado soltas. Aperte-as se necessário.
  3. Verifique se o bocal está paralelo e no centro do rolo de soldadura. Se não estiver, deve ser ajustado de acordo com o Ajuste do sistema de aquecimento por ar quente.
  4. Verificar se o movimento de subida e descida da unidade superior é suave.

AVISO: O tubo de vidro parte-se facilmente e pode já estar partido, pelo que deve ter muito cuidado.

 Limpeza/substituição do filtro de ar (apenas para máquinas de ar quente)

O Miller Weldmaster T300 tem um compressor de ar externo que fornece o fluxo de ar ao elemento de aquecimento. É necessário limpar e mudar periodicamente o cartucho do filtro de ar para manter um caudal de ar suficiente. Um caudal de ar insuficiente ou quaisquer impurezas no caudal de ar encurtarão a vida útil do elemento térmico.

Limpar o cartucho do filtro de ar todas as semanas

Se as condições circundantes na sua área de produção não estiverem limpas, recomenda-se que limpe o cartucho do filtro de ar duas vezes por semana.

  1. Desaperte e retire a tampa da extremidade do cartucho do filtro de ar.
  2. Retire o cartucho do filtro de ar.
  3. Utilizando um produto de limpeza dos travões ou um produto que contenha grandes quantidades de éter, pulverize o cartucho do filtro de ar de dentro para fora .
  4. Secar o cartucho do filtro de ar, soprando-o de dentro para fora com ar de oficina.
  5. Reinstale o cartucho do filtro de ar e a tampa da extremidade do cartucho do filtro de ar no compressor de ar interno e aperte-os.

Substituir o cartucho do filtro de ar a cada 3 - 6 meses

Se as condições circundantes na sua área de produção não estiverem limpas, recomenda-se que substitua o cartucho do filtro de ar todos os meses.

  1. Retire a tampa da extremidade do cartucho do filtro de ar.
  2. Retire o cartucho do filtro de ar.
  3. Substituir por um novo cartucho de filtro de ar, número de peça 330297.
  4. Reinstale o cartucho do filtro de ar e a tampa da extremidade do cartucho do filtro de ar no compressor de ar interno.

Aperto/ Lubrificação de correntes

A Miller Weldmaster T300 tem várias correntes que são utilizadas para acionar os rolos de soldadura e os rolos de extração. Embora não seja um item de manutenção elevada, as correntes devem ser inspeccionadas uma vez por ano para garantir que não existe corrosão excessiva, ferrugem ou sujidade. Inspeccione também para verificar se existem folgas ou desvios. Se necessário, lubrifique as correntes uma vez por ano com óleo de engrenagem 80w - 90w.

1. Coloque o disjuntor na posição de desligado.

2. Desligue o cabo de alimentação da fonte de alimentação. Se o cabo de alimentação estiver ligado por cabo, desligue a fonte de alimentação na caixa de junção.

Máquina de soldar a ar quente T300 remover a tampa do armário de distribuição

3. Retire a tampa do armário de distribuição e inspeccione as correntes. Efectue a manutenção das correntes, se necessário.

A máquina de soldar a ar quente T300 remove as tampas das extremidades da viga inferior

4. Retire as tampas das extremidades da viga inferior e inspeccione as correntes. Efectue qualquer manutenção das correntes, se necessário.

A máquina de soldar a ar quente T300 retira a tampa do extrator e solda

5. Retire a tampa do extrator e as tampas da unidade superior do rolo de soldadura. Efetuar a manutenção das correntes, se necessário.

Substituição da ponta da cunha

1. Desligue a alimentação da máquina colocando o disjuntor principal na posição de desligado.

2. Certificar-se de que a cunha arrefeceu até uma temperatura que possa ser manuseada.

3. Desaperte e retire a tampa da caixa.

Desligar os cabos macho e fêmea

4. Desligue os cabos macho e fêmea dos fios do termopar e da cunha.

Soldador de ar quente T300 soltar os dois parafusos de fixação

5. Desaperte os dois parafusos de fixação situados na parte lateral da cunha.

T300 soldador de ar quente remover ambos os parafusos da parte traseira

6. Retire os dois parafusos do suporte de montagem traseiro e retire o conjunto da cunha.

7. Instale o novo conjunto da cunha invertendo as instruções acima. Quando apertar os parafusos na parte de trás da cunha, desaperte-os 1/8 de volta para que a cunha tenha alguma "flutuação".



Ajustes do sistema de aquecimento por ar quente

Comece por ligar o ar quente e definir a temperatura desejada. Coloque os rolos de soldadura na posição fechada, accionando o pedal do rolo de soldadura.

  1. Posição do bocal da esquerda para a direita, verifique esta posição accionando o pedal de acionamento e observe a ponta do bocal. Deve estar centrado da esquerda para a direita nos rolos de soldadura, se assim for, passe para o passo de alinhamento seguinte. Se não estiver, localize o botão de bloqueio da esquerda para a direita e desaperte-o duas voltas. Isto permitirá o ajuste do micrómetro da esquerda para a direita. Agora localize o Micrómetro da esquerda para a direita, que se encontra ao nível dos olhos do operador. Rodando o botão do micrómetro da esquerda para a direita de modo a que o valor numérico aumente, a ponta do bico desloca-se para a esquerda. Rodar o botão do micrómetro da esquerda para a direita, de modo a que o valor numérico diminua, deslocará a ponta do bico para a direita. Depois de o bico estar centrado nos rolos de soldadura, aperte o botão de bloqueio da esquerda para a direita.
  2. Posição do bocal para cima e para baixo, verifique isto accionando o pedal de acionamento e observe a ponta do bocal. Deve estar a apontar para o ponto de aperto dos dois rolos de soldadura, se assim for, passe para o passo de alinhamento seguinte. Caso contrário, localize o botão de bloqueio da altura e desaperte-o duas voltas. Isto permitir-nos-á ajustar o botão do micrómetro de altura. O botão do micrómetro de altura está localizado na parte inferior do sistema de aquecimento, apontando para baixo. Se rodar o botão do micrómetro de altura de modo a que o valor numérico aumente, a ponta do bico será elevada. Rodar o botão do micrómetro de altura de modo a que o valor numérico diminua irá baixar a ponta do bico. Depois de o bico estar alinhado, aperte o botão de bloqueio da altura.
    Nota: A ponta do bico desloca-se para cima ou para baixo quando o calor é alterado. Após uma mudança de calor superior a 100 graus, certifique-se de que verifica a altura da ponta do bico.
  3. A profundidade do bocal deve estar a aproximadamente ¼ - ½ de polegada do ponto de aperto dos rolos de soldadura. Para verificar isto, accione o pedal de acionamento e observe a ponta do bocal. Se o bocal estiver alinhado, efectue um teste de soldadura. Se não estiver, localize o botão de bloqueio da profundidade e desaperte-o duas voltas. Isto permitir-nos-á ajustar o botão do micrómetro de profundidade. O botão do micrómetro de profundidade está localizado na parte de trás do sistema de aquecimento, virado para a direção do fluxo do tecido. Se rodar o botão do micrómetro de profundidade de modo a que o valor numérico aumente, a ponta do bico ficará mais próxima dos rolos de soldadura. Se rodar o botão do micrómetro de profundidade de modo a que o valor numérico diminua, a ponta do bico afasta-se dos rolos de soldadura. Depois de o bico estar alinhado, aperte o botão do micrómetro de profundidade. Quando o bocal estiver alinhado, efectue um teste de soldadura.

Ajustes do extrator

  1. Com o conjunto da mesa no lugar, ajustar a altura do dispositivo de extração de material utilizando o anel de aço e a porca de bloqueio para obter a altura desejada do dispositivo de extração de material.
  2. Para a maioria das aplicações, a roda de extração de material deve ser ajustada primeiro até tocar ligeiramente no rolo de aço inoxidável.
  3. De seguida, ajuste a roda do extrator ligeiramente para baixo, rodando o colar de ajuste meia volta no sentido contrário ao dos ponteiros do relógio. Isto assegurará o contacto total das superfícies de contacto.

Instalação/remoção/ajuste do conjunto da mesa

  1. Comece por desapertar os dois botões pretos à direita do acionamento (não é necessário retirar estes botões).
  2. De seguida, vá para o lado do extrator da máquina. Mesmo por baixo do dispositivo de extração de material, existem dois botões pretos semelhantes aos dos parafusos anteriormente desapertados. Retire estes botões enquanto suporta o peso do conjunto da mesa.
  3. Por fim, levantar e puxar o conjunto da mesa para fora da garganta da máquina pela parte de trás (lado do dispositivo de extração).

Ajustes do sistema de aquecimento em cunha quente

Uma nota antes de começar; a cunha deve estar um pouco solta (3/16 polegadas de folga). Comece por a velocidade principal para zero e fechando os rolos de soldadura.

Primeira etapa de alinhamento

Quando o braço em cunha oscila para dentro e avança, é imperativo que a ponta da cavilha de alinhamento encaixe no recesso do braço em cunha. Verifique isto accionando o pedal de acionamento. Se estiver tudo bem, passe para o segundo passo do alinhamento. Se não estiver, localize o botão de ajuste cêntrico na parte superior do braço em cunha. Ao afrouxar o botão de ajuste cêntrico, você poderá girar o eixo serrilhado em ¼ de volta até que o pino de alinhamento se encaixe no recesso. Aperte o botão de ajuste cêntrico quando o alinhamento adequado for alcançado.

Segunda etapa de alinhamento

A ponta da cunha deve ter a mesma altura que o ponto de aperto dos rolos de soldadura. Verifique isto accionando o pedal de acionamento e observando a ponta da cunha. Esta deve dirigir-se diretamente para o ponto de aperto dos rolos de soldadura sem tocar primeiro no rolo de soldadura superior ou inferior. Ao mesmo tempo, é necessário verificar a inclinação da cunha. Certifique-se de que a ponta esquerda não é colocada mais alta ou mais baixa do que a ponta direita. Para o efeito, é necessário colocar os olhos ao nível dos rolos de soldadura. Se estiverem correctos, passe ao terceiro passo do alinhamento. Caso contrário, localize o botão de bloqueio da altura e desaperte-o duas voltas. Isto permitirá o ajuste do botão do micrómetro de altura. Rodar o botão do micrómetro de altura de modo a que o valor numérico aumente, fará subir a cunha. Rodar o botão do micrómetro de altura de modo a que o valor numérico diminua, irá baixar a cunha. O ajuste da inclinação requer uma combinação de afrouxamento e aperto do botão de inclinação esquerdo e do botão de inclinação direito. Depois que a altura da ponta da cunha e a inclinação estiverem alinhadas, aperte o botão de travamento da altura.

Terceira etapa de alinhamento

A ponta da cunha deve estar alinhada da esquerda para a direita e centrada nos rolos. Verifique isso acionando o pedal de acionamento e observando se a ponta está centralizada nos roletes depois de avançar. Se isto estiver correto, avance para o Quarto Passo de Alinhamento. Se não estiver, localize o botão de bloqueio esquerdo/direito e desaperte-o duas voltas. Isto permitirá o ajuste do botão micrométrico esquerdo/direito. Girar para diminuir o valor numérico no Botão Micrométrico Esquerdo/Direito moverá a cunha para a direita. Girar para aumentar o valor numérico no botão do micrômetro esquerdo/direito moverá a cunha para a esquerda. Depois que a ponta da cunha estiver alinhada da esquerda para a direita com os rolos de solda, aperte o botão de travamento esquerdo/direito.

Quarta etapa de alinhamento

A ponta da cunha deve estar alinhada com os rolos de soldadura. Verifique isso engatando o pedal de acionamento e olhando por cima da face superior da cunha. Veja se a cunha está alinhada uniformemente com os rolos de solda. Se o alinhamento estiver correto, passe para o Quinto Passo de Alinhamento. Se não estiver, solte ligeiramente os parafusos de montagem da cunha, rode muito ligeiramente todo o sistema de aquecimento na direção pretendida e volte a apertar os parafusos de montagem da cunha. Verifique novamente o alinhamento da cunha. Continue repetindo até que a cunha esteja montada corretamente.

Quinta etapa de alinhamento

O último passo envolve a profundidade da cunha. Verifique este ajuste accionando o pedal de acionamento para verificar o contacto entre a cunha e os rolos de soldadura. Se não houver contacto suficiente, a cunha mal tocará nos rolos. Isto fará com que haja uma falta de transferência de calor para o material. Demasiado contacto, a cunha entrará em contacto com os rolos e a unidade superior de oscilação da cunha desviar-se-á. Isto fará com que a cunha seja sugada pelos rolos de soldadura durante a costura. Se estiver corretamente alinhado, ligue o interrutor de aquecimento e prepare-se para uma soldadura de teste. Se não estiver, localize o botão de bloqueio da profundidade e desaperte-o duas voltas. Isto irá permitir o ajuste do botão do micrómetro de profundidade. Rodar o botão do micrómetro de profundidade para aumentar o valor numérico irá afastar a cunha dos rolos de soldadura. Rodar o botão do micrómetro de profundidade para diminuir o valor numérico irá mover a cunha em direção aos rolos de soldadura. Quando estiver corretamente alinhado, aperte o botão de bloqueio da profundidade. Ligue o interrutor de aquecimento e prepare-se para uma soldadura de teste.

Ajustes da velocidade do rolo de soldadura superior

A T300 tem um ajuste da velocidade do rolo de soldadura superior que lhe permite variar a sincronização do rolo de soldadura superior com o rolo de soldadura inferior. Haverá situações em que o rolo superior terá de rodar a um ritmo mais rápido do que o rolo inferior. Alguns exemplos seriam: soldar uma bainha, soldar um bolso de poste e soldar uma peça reta a uma peça de raio. Para aumentar a velocidade do rolo superior, siga estes passos:

  1. Prima o botão de menu no ecrã principal.
  2. Prima o botão das funções de soldadura no ecrã do menu.

Para ajustar a percentagem da velocidade do rolo de soldadura superior, pode premir as setas para cima ou para baixo para aumentar ou diminuir a velocidade, ou premir a caixa com a percentagem e aparecerá um teclado numérico. Seleccione o valor numérico pretendido.

Substituir a bateria da HMI

Substituir a bateria da HMI 1

1. Retire a tampa de acesso da parte de trás do T-300, esta é mantida no lugar com 4 parafusos.

2. Remova a porca central para libertar a correia de retenção que segura a HMI na cabeça do T-300.

3. Ao remover a HMI, é necessário ter cuidado para não danificar os fios que estão ligados à ficha.

4. Quando a HMI for removida da máquina, a tampa traseira terá de ser removida para aceder à bateria.

Substituir a bateria da HMI 2

5. Quando a tampa tiver sido removida, pode retirar a bateria antiga, instalar a nova bateria e voltar a instalar a tampa traseira.

6. Após a instalação da nova bateria, a HMI pode ser reinstalada no T-300.

Substituir a bateria

Ao substituir a bateria do PLC, é importante que a máquina esteja LIGADA durante todo o procedimento para garantir que não há perda de memória.

Substituir a pilha 1

1. Retirar a tampa de acesso do PLC.

2. Retirar a tampa da bateria

3. Retirar a pilha.

4. Instalar a bateria nova e colocar a tampa de acesso. A máquina deve estar pronta para prosseguir com o seu funcionamento normal.

Substituir a pilha 2

9.0 Especificações de transporte e armazenamento

Atenção! Recomenda-se a utilização de um empilhador para deslocar ou retirar uma máquina engradada de uma palete.

Transporte dentro de uma instalação de produção

Devido ao peso da máquina Miller Weldmaster , o fabricante exige a utilização de um empilhador ou de um motor de reboque. Os garfos devem ser inseridos por baixo da estrutura inferior ao longo do centro de gravidade. Levante lentamente para garantir a colocação correcta dos garfos.

Transporte para fora da instalação de produção

O fabricante exige que a máquina Miller Weldmaster seja colocada numa palete e carregada num camião utilizando um empilhador ou um motor de reboque. Os garfos devem ser inseridos por baixo da estrutura inferior, ao longo do centro de gravidade. Fixar a máquina na palete e proteger os vários controlos e funcionalidades, encaixotando a máquina.

Armazenamento

O fabricante recomenda que, sempre que a máquina não estiver a ser utilizada, deve ser protegida contra o excesso de pó e humidade. O operador deve familiarizar-se com os símbolos de aviso na máquina para estar alerta para as áreas potencialmente perigosas na máquina.

NOTA: O fabricante não se responsabiliza por quaisquer danos ou ferimentos resultantes de uma utilização incorrecta desta máquina.


10.0 Requisitos técnicos

Requisitos técnicos

  1. A pressão total do ar deve ser de 120 psi (8,3 bar).
  2. A pressão da roda de soldadura da unidade superior deve situar-se entre 5 psi e 60 psi (0,3 bar e 4,1 bar).
  3. A elevação do rolo de soldadura superior deve ser suave e livre, sem vibrações evidentes.
  4. Quando os rolos de soldadura superior/inferior estão corretamente alinhados, as extremidades dos dois rolos devem estar paralelas e alinhadas.
  5. Balanço do sistema de aquecimento: A entrada/saída do sistema de aquecimento deve ser suave e natural a uma velocidade moderada.
  6. As linhas de ar e os acessórios de ar devem estar isentos de fugas.

NOTA: As alterações de factores como a espessura dos materiais, as qualificações dos operadores e as diferentes condições ambientais e meteorológicas podem afetar diretamente o produto. O operador deve ser capaz de compreender os seguintes factores ajustáveis em particular:

  1. Temperatura de aquecimento
  2. Pressão do ar
  3. A pressão do rolo de soldadura superior
  4. Volume de ar
  5. Colocação do sistema de aquecimento

11.0 Documentos adicionais da máquina





Voltar ao início

Vídeos de máquinas

  • Visão geral e instruções
  • Vídeos de formação
Como configurar a guia de sobreposição
Como ajustar a guia da bainha
Como mudar a bateria da HMI e do PLC
Como começar a soldar na borda do seu tecido
Como apertar os rolos de soldadura
Como alinhar a sua cunha
Como mudar os sistemas de aquecimento
Como mudar de um rolo de solda de 1 polegada para um de 2 polegadas
Como limpar os filtros de ar dos compressores
Explicação da velocidade do rolo superior

Precisa de contactar o serviço?

Basta enviar-lhes um e-mail abaixo ou telefonar para 330-833-6739
Serviço de contacto

Contacte-nos hoje!

Está pronto para começar ou tem mais perguntas para nós? Basta preencher este formulário e entraremos em contacto consigo em breve.
