Este documento é uma série de recomendações e especificações para a instalação da máquina de soldar PS400 . Para garantir uma instalação sem problemas e um desempenho ótimo da sua máquina de soldar, por favor siga as recomendações e especificações com precisão. Devido a complicações que podem surgir durante o período de garantia, o especialista em aplicações Miller Weldmaster não instalará uma máquina de soldar num local que não esteja adequadamente preparado. Para evitar adiamentos, é necessário assegurar que todos os requisitos especificados neste documento sejam cumpridos antes da chegada do técnico de aplicação Miller Weldmaster .
A seleção e preparação de um local adequado para a instalação do sistema de soldadura Miller Weldmaster é da exclusiva responsabilidade do cliente. Miller Weldmaster A Corporation oferece os seguintes conselhos e especificações como directrizes para a preparação do local. A última página deste documento é um formulário de levantamento PRÉ-SÍTIO que DEVE ser preenchido e assinado pelo representante autorizado do cliente e devolvido antes que a instalação possa ser agendada. Miller Weldmaster O representante autorizado do cliente irá aconselhar quaisquer alterações que possam ser necessárias na preparação do local e estabelecer um calendário de instalação. Nós da Miller Weldmaster estamos ansiosos para conhecer sua equipe e garantir uma instalação e treinamento bem-sucedidos.

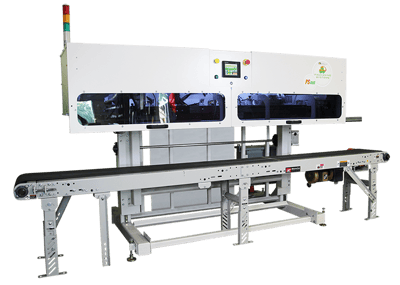

| PS400 | Medições |
| Altura | 2.26 m (89") |
| Comprimento | Até 3,1 m (120") |
| Largura | Até 1,34 m (53") |
Peso:
O peso estimado para esta máquina sem embalagem é o seguinte:
- Peso padrão dos EUA = 2.500 lbs/libras
- Peso métrico = 1,140 kg/kilogramas
Poderão existir caixas adicionais que serão enviadas com a sua máquina, dependendo da sua encomenda específica. Se necessitar de dimensões exactas, contacte service@weldmaster.com.
2.0 Requisitos de instalação e de instalações físicas
2.1 Instalações físicas
Se pretender obter assistência para a colocação da sua máquina, envie um e-mail para service@weldmaster.com ou envie um fax para 330-837-2828 com a planta do seu piso de trabalho com as dimensões. Não se esqueça de incluir na sua planta outras peças de maquinaria, bem como a localização da alimentação eléctrica e de ar. Isto ajudará a resolver problemas de fluxo de trabalho.
2.2 Ambiente
Uma vez que não existe energia RF associada ao PS400, as especificações de distância para a eletrónica do não são proibitivas. O Miller Weldmaster PS400 vem com proteção de filtro RF incorporada. No entanto, existe o potencial de interferência de RF em ambientes com alta emissão de RF.
2.3 Planta baixa
Os requisitos mínimos de espaço no chão são o tamanho da máquina. O espaço real para a capacidade máxima de produção é o objetivo desejado. A maior parte do espaço adicional deve ser atribuído a uma área à frente e ao lado da máquina de costura.
3.0 Requisitos de energia
O PS400 pode aceitar as seguintes fontes de alimentação:
Aviso: Apenas um eletricista qualificado deve ligar a corrente eléctrica e quaisquer certificações locais acima das normas eléctricas normais serão adicionadas a expensas do cliente.
|
40 amp - 230v, Trifásico |
|
25 amp - 480v, trifásico |
A necessidade de AMPS pode variar consoante os requisitos da máquina. Consulte o seu orçamento para saber a quantidade exacta necessária. Se estiver fora dos EUA, a sua configuração de energia pode variar.
A máquina de cos tura é fornecida com um cabo adequado de 25 AMP com aproximadamente 10 pés (3M) de comprimento. Devido ao número de tomadas de diferentes estilos disponíveis, o cabo não inclui uma ficha. Pode optar por ter o seu cabo ligado à sua fonte de alimentação. Recomenda-se que o eletricista utilize uma caixa de derivação com um interrutor de ligar/desligar e proteção térmica.
NOTA: A alimentação de CA deve ser fornecida com um disjuntor independente com o circuito de terra isolado de outro equipamento. A energia deve ser estável, constante e não suscetível a flutuações de tensão. Em áreas com fontes de energia instáveis, recomenda-se a instalação de um sistema de condicionamento de energia (PCS) com uma capacidade mínima de 6.500 watts.
4.0 Requisitos de ar comprimido
| 20 cfm a 90 psi | 566 litros / min a 6,2 bar |
A PS400 não necessita de grandes volumes de ar comprimido, mas é necessário algum ar para acionar a pneumática da máquina de costura. Uma vez que estes cilindros são activados e desactivados com rajadas de ar, não é necessário um volume contínuo de ar. A PS400 inclui uma válvula de fornecimento de ar na oficina que permite ligações e desligações rápidas ao fornecimento de ar da oficina. Devido ao número de conectores de ar de diferentes estilos, não está incluída uma conexão rápida macho. Deverá selecionar uma ligação rápida macho com uma rosca NPT (National Pipe Thread) de 1/4" para corresponder à sua ligação rápida fêmea.
NOTA: Se ainda não dispuser de ar comprimido, uma pequena unidade portátil com a pressão e capacidade acima indicadas será suficiente.
5.0 Expedição
Quando a costureira chegar às suas instalações, inspeccione a costureira e o caixote para verificar se há sinais de danos que possam ter ocorrido durante o transporte e compare a contagem dos pacotes com a guia de remessa. Se houver danos, apresente uma reclamação ao transportador e informe imediatamente Miller Weldmaster . Se houver danos, não assine o recibo de envio da transportadora sem documentar os detalhes da caixa, da máquina, etc. Além disso, é fundamental tirar fotografias da máquina para efeitos de indemnização por danos. Se necessário, agende um inspetor de carga para estar no local quando o especialista em aplicações Miller Weldmaster chegar para instalar o sistema.
6.0 Formação e instalação
6.1 Tempo de autorização
Para que a formação tenha algum valor, é necessária a atenção total dos operadores e a utilização ininterrupta da máquina de costura. Isto significa que os operadores devem dedicar todo o seu tempo à sessão de formação e não tentar fazer outro trabalho à parte. De acordo com a nossa experiência, a designação de um ou dois empregados responsáveis para assumirem um papel ativo não só na formação, mas também na aprendizagem de todos os aspectos da máquina de costura, garante uma melhor vida útil da máquina. Compreendemos que dedicar esta quantidade de tempo pode ser muito difícil num ambiente de produção, mas não o fazer pode ser dispendioso. Normalmente, é necessário um dia inteiro para a instalação e formação. É um investimento relativamente pequeno quando comparado com o tempo de paragem da máquina e o desperdício de produto que pode ocorrer quando são utilizados operadores sem formação. Daremos formação sobre a funcionalidade básica da máquina de costura . No entanto, a taxa de produção e a confiança na sua máquina de costura melhorarão consideravelmente com a prática do seu pessoal. É da sua responsabilidade familiarizar-se com a máquina de costura e as suas capacidades.
Por conseguinte, solicitamos que planeie um mínimo de UM dia inteiro aquando da marcação. O técnico de instalação e formação falará inglês. A tradução para a sua língua materna será da sua responsabilidade.
6.2 Cronograma de instalação
Primeiro dia:
- 8-9h00 Desembrulhar a máquina, colocá-la no lugar e verificar se nada está solto
- 9-10am Visão geral da máquina (ligar a máquina, HMI e funções)
- 10h-12h Alinhamento dos bicos e das guias (é necessário dispor de sacos e de uma pessoa para o ensacamento)
- 12-1pm Almoço
- 1-4pm Teste e funcionamento da máquina
Segundo dia:
- 8h-12h Formação do pessoal de manutenção
- 12-5pm Formação de operadores
Terceiro dia:
- 8-5pm Execução da produção
6.3 Materiais mínimos necessários para a formação
Segue-se uma lista dos materiais necessários para tirar o máximo proveito da sua formação e instalação.
1. Todos os diferentes tipos de tecidos que vai coser ou que tenciona utilizar no futuro. (A maioria dos fornecedores de tecidos terá todo o prazer em fornecer algumas amostras de material)
2. Material suficiente para efetuar uma ou duas horas de costuras de treino.
3. Material suficiente para fabricar pelo menos um de cada produto que produz.
6.4 Considerações sobre o pré-cravamento
A parte de pré-costura do processo de costura é muito importante para a qualidade da imagem e para a sua rentabilidade global. A preparação correcta das imagens pré-impressas (se a costura for feita após a impressão) e dos tecidos pode melhorar a qualidade do material impresso, poupar tempo e reduzir as dispendiosas reimpressões. Um toldo ou um cartaz/painel de bolso com costura correcta, utilizando o PS400 proporcionará aos seus clientes um produto visualmente agradável.
6.5 O operador principal
O sítio PS400 requer, pelo menos, um operador principal que será responsável pelo funcionamento e manutenção da máquina de costura. O candidato deve ser um empregado responsável e necessitará de determinadas competências. Deverá ser capaz de manter a máquina de costura e efetuar uma manutenção de rotina. Esta pessoa será também o elo de comunicação com o nosso departamento de apoio e deverá ser capaz de resolver problemas por telefone e efetuar reparações básicas.
O operador principal será importante para o funcionamento da máquina de costura e deve ser selecionado com muito cuidado. O operador principal deve possuir aptidões mecânicas básicas e alguns conhecimentos técnicos muito básicos.
6.6 Outros operadores
Para além do operador principal, serão necessários outros operadores para mais do que um turno e como ajudantes. Não é necessário que estes operadores possuam o nível de qualificação do operador principal. No entanto, qualquer pessoa que trabalhe com a costureira deve demonstrar aptidão mecânica e ter alguma experiência em costura. É importante que a pessoa tenha um olho para distinguir entre boas e más costuras.
6.7 Objectivos para os operadores em formação
Compreender todos os controlos e funções da sua máquina de costura, compreender e efetuar a manutenção básica e compreender e ser capaz de obter uma boa soldadura para cada tipo de material e produzir um produto final em tempo útil.
O formulário abaixo deve ser devolvido antes da instalação da máquina. Devolva este formulário o mais rapidamente possível. Leia cada requisito e preencha a Confirmação de Pré-Instalação abaixo para confirmar que está pronto para a instalação:
1. Tem os requisitos de energia aplicáveis? Consulte a etiqueta de série para obter a ligação de alimentação correcta
|
40 amp - 230v, Monofásico |
|
25 amp - 480v, trifásico |
2. A máquina estará no local do endereço de envio para ser instalada.
3. A máquina será retirada do caixote (se não for o caso, comentar abaixo o motivo).
4. Existem máquinas adequadas e um cais para a descarga das máquinas.
5. A alimentação de ar está no sítio e pronta a ser ligada à máquina.
6. A fonte de alimentação está no sítio e pronta para ser ligada à máquina.
7. Tenho ar comprimido suficiente, tal como referido no guia.
8. A tensão de entrada correcta medida da fonte de energia eléctrica está (ou será) ligada à máquina.
9. Fornecerá todo o material e funcionários necessários para uma formação adequada.
10. Por favor, deixe comentários no formulário abaixo se forem necessárias considerações especiais para a instalação desta máquina ou se tiver alguma pergunta que precise de ser respondida antes de estarmos no local.
Seu tempo de instalação e treinamento são valiosos. Se declarar que tem uma fonte de energia, certifique-se de que esta está ligada antes de o engenheiro de serviço de campo da MW estar no local. Quaisquer dias extras necessários para a instalação serão cobrados de acordo com a nossa taxa atual por hora, mais despesas adicionais de viagem.
