A soldadura de alta frequência (HF) une materiais termoplásticos aquecendo-os a partir do interior com energia eletromagnética. Nos Estados Unidos, é normalmente designada por soldadura por radiofrequência (RF), sendo também comum ouvir-se as designações «soldadura dielétrica», «selagem dielétrica» e «selagem térmica por RF»— todas elas designações para o mesmo processo. A Miller Weldmaster desenvolve tecnologia de soldadura por radiofrequência (RF) para fabricantes que necessitam de juntas herméticas e estanques em PVC, poliuretano e outros plásticos polares.
Este guia explica como funciona a soldadura por alta frequência (HF), que materiais permite soldar, onde é utilizada, como se compara a outros métodos de soldadura de plásticos, a diferença entre soldadores HF de estado sólido e de tubo, e como determinar se a soldadura por radiofrequência (RF) é adequada para o seu produto.
Neste guia:
- O que é a soldadura de alta frequência (RF)?
- Como funciona a soldadura de alta frequência?
- Que materiais podem ser soldados com HF?
- Vantagens da soldadura de alta frequência
- Nos casos em que se recorre à soldadura de alta frequência
- Soldadura por HF vs. outros métodos de soldadura de plástico
- A soldadura por RF é adequada para o seu produto?
- Máquinas de soldadura de alta frequência: estado sólido vs. tubo
- Dicas para soldaduras por RF consistentes e seguras
- Miller Weldmaster Máquinas de soldadura por RF
- Perguntas frequentes
O que é a soldadura de alta frequência (RF)?
A soldadura de alta frequência (HF) — também denominada soldadura por radiofrequência (RF) — é um processo que utiliza energia eletromagnética para unir materiais termoplásticos. Ao contrário dos métodos de soldadura por calor, que aplicam calor a partir do exterior, a soldadura HF aquece o material a partir do interior. Um campo elétrico de alta frequência faz com que as moléculas polares (dipolares) do material girem para a frente e para trás, e esse atrito molecular gera o calor que amolece e funde as camadas. A nossa entrada no glossário de radiofrequência explica os termos com mais pormenor.
Como o calor tem origem no interior do material, não há chama aberta, nem ar quente, nem adesivos ou solventes — apenas uma combinação precisa de tempo, pressão e energia de radiofrequência. O resultado é uma costura uniforme, hermética e impermeável, que é praticamente invisível e, muitas vezes, tão resistente quanto — ou mais resistente do que — o material circundante.
Como funciona a soldadura de alta frequência (RF)?
Todas as máquinas de soldadura por RF seguem o mesmo princípio de funcionamento: um gerador produz energia de alta frequência e um elétrodo (também denominado matriz, ferramenta ou barra) transmite-a à área a soldar. O processo tem cinco etapas:
- Posicionar os materiais: Colocam-se duas ou mais camadas de termoplástico entre o elétrodo superior e a placa inferior na zona de soldadura.
- Aplicar o campo eletromagnético: É aplicado um campo de alta frequência — normalmente 27,12 MHz — entre os elétrodos.
- Agitação molecular e aquecimento: as moléculas polares presentes no material vibram, aquecendo-o de dentro para fora.
- Aplicar pressão: A pressão mantém as camadas em contacto próximo enquanto o material amolece, para que se fundam numa só.
- Arrefecimento e selagem: A energia é desligada e a soldadura arrefece sob pressão, formando uma selagem resistente e limpa. O controlo da pressão, do tempo de soldadura e do tempo de arrefecimento é o que torna cada soldadura consistente e repetível.
Quer ver como funciona? Veja esta breve animação sobre soldadura por RF.
Que materiais podem ser soldados com HF?
| Material | É soldável por RF? | Notas |
| PVC (vinil) | Sim | O material mais frequentemente soldado por RF, graças à sua forte polaridade. |
| PU (poliuretano) e TPU | Sim | Ideal para insufláveis e aplicações à prova de água. |
| EVA | Sim | Utilizado em produtos médicos e de consumo flexíveis. |
| PET-G | Sim | Utilizado em aplicações médicas e de embalagens transparentes. |
| Polipropileno (PP) | Não | Não polar; requer outro método, como a soldadura por ar quente ou por cunha quente. |
| Polietileno (PE) | Não | Não polar; requer outro método de soldadura. |
| Nylon | Não | Não reage ao campo de RF. |
Apenas os termoplásticos polares podem ser soldados por HF, uma vez que o processo depende dos dipolos moleculares para gerar calor. Os plásticos não polares, como o polietileno e o polipropileno, não reagem ao campo, pelo que a sua união requer um método de soldadura diferente. Dentro da família de materiais adequada, a soldadura por RF permite trabalhar com materiais espessos ou finos, tecido reforçado ou película, e superfícies lisas, coloridas ou estampadas.
O PVC é, de longe, a escolha mais comum — consulte as nossas máquinas de soldadura de PVC para lonas, faixas, coberturas e revestimentos.
O poliuretano e o TPU vêm logo a seguir, especialmente no que diz respeito a produtos insufláveis e médicos. Saiba mais sobre a soldadura de tecidos de poliuretano.
Porque é que a compatibilidade de materiais é importante
A escolha do material adequado garante a resistência da soldadura, a durabilidade e a conformidade com a regulamentação. Nos setores médico, de equipamento para atividades ao ar livre e de embalagens industriais, a compatibilidade dos materiais pode afetar a segurança e o desempenho. Não tem a certeza se o seu material é soldável? Envie-nos uma amostra— iremos testá-la nas nossas máquinas para garantir que é soldável corretamente.
Vantagens da soldadura de alta frequência
- Costuras resistentes: ligações herméticas e impermeáveis que, muitas vezes, são mais resistentes do que o material original.
- Resultados consistentes: soldaduras fiáveis e repetíveis ao longo de todas as séries de produção, o que também simplifica o controlo de qualidade.
- Colagem precisa: bordas limpas e junções precisas, mesmo em formas e curvas complexas.
- Soldadura multicamadas: Solda várias camadas ao mesmo tempo, enquanto muitos outros métodos só conseguem soldar duas.
- Costuras que podem ser soldadas novamente: As costuras podem ser soldadas novamente para as reforçar ou corrigir erros — algo que a costura não permite fazer.
- Formas personalizadas: os moldes especializados permitem criar formas e selos exclusivos para produtos personalizados.
- Produção rápida: os tempos de ciclo curtos são adequados para a produção em grande volume.
- Distorção mínima: o aquecimento localizado evita danos no material circundante, sem que a superfície fique queimada ou chamuscada.
- Eficiência energética: A máquina aquece e arrefece em segundos e consome menos energia do que outras tecnologias.
- Processo limpo: sem adesivos, solventes nem subprodutos.
- Conformidade: Assegura a conformidade com as normas do setor (FDA, ASTM, ISO).
- Pronto para a automatização: integra-se facilmente com sistemas digitais e robóticos para a produção em grande escala.
Onde se utiliza a soldadura de alta frequência
- Setor médico e farmacêutico: bolsas de sangue, bolsas para perfusão intravenosa e de fluidos, manguitos de medição da pressão arterial, reservatórios de fluidos, campos cirúrgicos e vestuário descartável, em que as costuras estéreis e à prova de fugas são fundamentais.
- Produtos insufláveis: jangadas, abrigos de emergência, colchões insufláveis, castelos insufláveis e coletes salva-vidas que têm de reter o ar sob pressão. Consulte as nossas soluções de soldadura para produtos insufláveis.
- Revestimentos para piscinas e contenção de água: revestimentos para piscinas, revestimentos para lagos, revestimentos de contenção selados por RF e tanques de água que necessitam de costuras totalmente impermeáveis.
- Equipamento de proteção e coberturas: fatos de proteção contra materiais perigosos, EPI industrial, abrigos militares e coberturas de proteção que dependem de costuras de barreira herméticas.
- Setor automóvel e aeroespacial: acabamentos interiores, painéis das portas, airbags, dispositivos de flutuação e vedantes de segurança.
- Estruturas tensadas, tendas e lonas: Estruturas tensadas de grande formato, tendas, lonas, toldos e geomembranas, frequentemente soldadas numa máquina de soldadura por radiofrequência de grande formato.
- Produtos industriais e de consumo: portas enroláveis de alta velocidade, barreiras de contenção de óleo, painéis publicitários, produtos para manuseamento de materiais, embalagens industriais e equipamento à prova de água.
Porque é que a soldadura HF se destaca nestas áreas
- Uma selagem limpa e estéril evita a contaminação nos produtos médicos, e a soldadura com HF sela bem chapas finas e películas.
- A elevada resistência das costuras permite suportar pressão, tensão e desgaste, sendo possível soldar várias camadas ao mesmo tempo para a obtenção de produtos complexos e em camadas.
- Os ciclos rápidos e repetíveis tornam-no ideal para a produção em massa de bens de consumo e industriais.
Soldadura HF vs. Outros Métodos de Soldadura de Plásticos
| Caraterística | Soldadura por HF (RF) | Soldadura por ar quente | Soldadura por ultrassons |
| Método de aquecimento | Eletromagnético (interno) | Ar quente exterior | Vibração de alta frequência |
| Compatibilidade dos materiais | Termoplásticos polares | Gama mais ampla, incluindo PE e PP | Apenas plásticos finos |
| Velocidade | Rápido | Moderado | Muito rápido |
| Resistência da costura | Elevado | Moderado a elevado | Moderado |
| Integração da automação | Excelente | Bom | Bom |
Em que é que os outros métodos de soldadura de tecidos diferem:
- A soldadura por ar quente injeta ar aquecido entre as camadas, ao mesmo tempo que a pressão as une. É adequada para materiais mais finos e flexíveis, juntas de uso geral e reparações no terreno.
- A soldadura por cunha quente utiliza uma cunha aquecida entre camadas sobrepostas. Funciona bem em materiais espessos ou revestidos e em costuras longas e retas.
- A soldadura por impulsos utiliza breves impulsos de corrente elétrica para aquecer e fundir o material. É especialmente adequada para películas delicadas e sensíveis ao calor.
- A soldadura por ultrassons recorre à vibração mecânica. É mais indicada para peças pequenas, rígidas ou finas, enquanto a soldadura por RF é mais adequada para juntas maiores e estanques e para materiais mais espessos.
Para uma análise comparativa dos dois métodos mais comuns de soldadura de tecidos, leia a nossa comparação entre a soldadura por ar quente e a soldadura por RF.
Quando escolher a soldadura HF
Se está a perguntar: «A soldadura por alta frequência (HF) é melhor do que a soldadura por ar quente para lonas de PVC?», a resposta curta é sim, especialmente quando são necessárias costuras estanques, elevada resistência e um aspeto estético impecável. A soldadura por alta frequência (HF) é particularmente eficaz para o PVC devido à sua estrutura molecular polar. A soldadura por alta frequência (HF) é a escolha preferida para materiais polares, produções em grande volume e indústrias com requisitos de conformidade rigorosos. Para uma maior compatibilidade com materiais e reparações no terreno, a soldadura por ar quente pode ser a melhor opção.
A soldadura por RF é adequada para o seu produto?
Utilize estas perguntas para decidir se a soldadura por RF — ou outro método — se adequa à sua produção:
- Tipo e espessura do material: A soldadura por RF requer materiais polares, tais como PVC, PU, TPU, EVA ou PET-G. Os materiais mais espessos ou revestidos são adequados para a soldadura por RF ou por cunha quente; as películas finas ou sensíveis ao calor podem ser adequadas para a soldadura por impulso ou por ar quente.
- Forma do produto: Os produtos planos, como banners e capas, dão bons resultados com ar quente e cunha quente. Os produtos 3D ou tubulares — insufláveis, câmaras de ar, condutas — beneficiam da soldadura por RF.
- Requisitos relativos às costuras: Se for necessário que as costuras sejam herméticas ou estanques, ou que tenham um aspeto limpo e profissional, a soldadura por radiofrequência (RF) e a soldadura por impulso proporcionam os resultados mais limpos.
- Volume de produção: Os trabalhos de baixo volume ou personalizados podem ser realizados em máquinas manuais; a produção de grande volume beneficia da utilização de linhas automatizadas de soldadura por RF.
- Competências do operador: As máquinas de RF modernas dispõem de controlos intuitivos que reduzem o tempo de formação, embora a formação do operador continue a ser importante para se obterem resultados consistentes.
- Orçamento e retorno do investimento (ROI): Não se limite ao preço de aquisição; tenha em conta a vida útil da máquina, o consumo de energia, a manutenção e a produtividade. Em muitos casos, uma máquina de soldadura por RF de gama alta compensa a longo prazo, graças ao aumento da produtividade e à redução do desperdício.
A forma mais segura de saber é testar o seu material. A nossa equipa oferece testes gratuitos ao material para confirmar se este permite uma soldadura adequada antes de investir.
Máquinas de soldadura de alta frequência: de estado sólido vs. de tubo
Todas as máquinas de soldadura de alta frequência possuem um gerador que produz a energia de RF. Existem dois tipos principais, e a escolha do mais adequado depende do material, da escala de produção e das necessidades de precisão.
Máquinas de soldadura por RF tradicionais (com válvulas)
As máquinas de soldadura por RF tradicionais têm sido os pilares da indústria há décadas. Utilizam osciladores de válvulas para gerar energia de alta frequência e são potentes e fiáveis para soldaduras em grande escala, mas necessitam de manutenção contínua e de técnicos qualificados para continuarem a funcionar.
- Vantagens: Elevada potência para peças de grandes dimensões, fiabilidade comprovada e custo inicial mais baixo.
- Contras: Substituição frequente dos tubos, tempos de aquecimento mais longos, maior consumo de energia e mais tempo de inatividade.
Máquinas de soldadura por RF de estado sólido
Os aparelhos de soldadura por RF de estado sólido substituem os tubos por amplificadores semicondutores. Isso proporciona tempos de resposta mais rápidos, um controlo de frequência mais preciso e uma eficiência energética muito superior — consumindo até 50 % menos energia do que os sistemas baseados em tubos. A saída de frequência estável produz soldaduras uniformes em todas as ocasiões, o melhor controlo reduz a formação de arcos elétricos e não é necessário ajustar manualmente a frequência. Os custos iniciais podem ser mais elevados, mas os custos operacionais e de manutenção são mais baixos.
| Caraterística | RF de estado sólido | RF tradicional (de tubo) |
| Estabilidade da frequência | Excelente | Moderado |
| Consistência da soldadura | Elevado | Variável |
| Tempo de inatividade | Mínimo | Superior (substituição do tubo) |
| Necessidades de manutenção | Baixa | Elevado |
Qual deles deve escolher?
- Opte pela tecnologia de RF de estado sólido para a soldadura de dispositivos médicos que exijam uma validação rigorosa e costuras limpas, para fabricantes preocupados com a eficiência energética e para linhas de produção de grande volume que privilegiem o tempo de funcionamento e a consistência.
- Opte pela RF tradicional para trabalhos de grande formato, como tendas, lonas e geomembranas, para oficinas já equipadas com equipamento de tubos e para materiais resistentes que necessitem da potência máxima.
Miller WeldmasterA linha de máquinas de soldadura por RF «RFlex » foi concebida para suportar tanto as tecnologias tradicionais de soldadura de alta frequência como as de estado sólido, com supressão de arco, saída estável e interfaces de controlo digitais.
Inovações e automatização na soldadura por alta frequência
Equipamento mais inteligente e controlo da costura
Os soldadores HF modernos oferecem:
- Controlos digitais para configurações repetíveis
- Monitorização e diagnóstico em tempo real, com sensores que monitorizam indicadores-chave para garantir a consistência das costuras
- Integração da Internet das Coisas (IoT) para manutenção preditiva e controlo de qualidade
- Ajustes rápidos para novos materiais ou designs, sem grandes atrasos
A automatização reduz o erro humano, diminui o desperdício causado por costuras defeituosas e adapta-se facilmente, desde pequenos lotes até à produção em grande escala.
Sustentabilidade e eficiência dos materiais
A soldadura de alta frequência apoia uma produção mais ecológica:
- Minimizar o desperdício de resíduos através de soldaduras precisas
- Utilizar eletricidade limpa em vez de aquecimento a combustíveis fósseis
- Compatível com materiais recicláveis, como o PVC e o PU
- Eliminando a necessidade de utilizar adesivos ou solventes
Dicas para soldaduras por RF consistentes e seguras
- Ajustar as configurações ao material: os materiais mais espessos podem necessitar de tempos de soldadura mais longos ou de uma potência mais elevada. Efetuar soldaduras de teste para afinar as configurações antes de iniciar a produção em série.
- Controlar o ciclo de soldadura: Manter constantes o tempo de soldadura (tempo de permanência), a pressão, o tempo de arrefecimento e a largura de sobreposição.
- Mantenha os elétrodos calibrados e limpos: os elétrodos calibrados distribuem a pressão e a energia de forma uniforme, e as ferramentas limpas ajudam a evitar a formação de arcos elétricos.
- Apoie o material: Certifique-se de que o material circundante está devidamente apoiado, especialmente no caso de materiais mais espessos.
- Esteja atento a problemas comuns: o sobreaquecimento provoca deformações, uma pressão incorreta causa costuras irregulares e materiais incompatíveis não se unem.
- Documente o seu processo: os procedimentos escritos (SOP) garantem que os resultados sejam repetíveis entre operadores e turnos.
- Dê prioridade à segurança: utilize proteções nas máquinas, procedimentos de bloqueio e sinalização, blindagem e ligação à terra, e proporcione formação prática aos operadores.
- Faça a manutenção da máquina: inspecione regularmente os elétrodos, as placas de moldagem e a cablagem; substitua as peças sujeitas a desgaste antes que estas afetem a qualidade; e mantenha o software da máquina atualizado.
Para saber como corrigir defeitos específicos de soldadura, consulte o nosso guia de resolução de problemas de soldadura por RF.

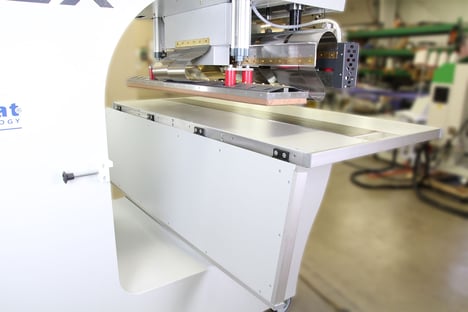

Miller Weldmaster Máquinas de soldadura por RF
Miller Weldmaster Há mais de 50 anos que concebe máquinas de soldadura fabricadas nos Estados Unidos. Para integrar a radiofrequência nas suas tecnologias de ar quente, cunha quente e impulso, a Miller Weldmaster estabeleceu uma parceria com o Zemat Technology Group — que já vendeu mais de 6 500 máquinas de RF em mais de 75 países — para desenvolver em conjunto uma linha de máquinas de soldadura por RF fixas, móveis e personalizadas:

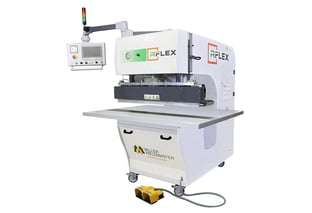

- RFlex: Uma máquina de soldadura por RF fixa concebida a pensar na versatilidade, no desempenho e na segurança. Produz soldaduras resistentes, uniformes e à prova de água, com juntas quase invisíveis — mesmo em várias camadas —, com controlos por ecrã tátil, definições programáveis para uma configuração rápida e braços de soldadura de precisão para formas apertadas ou complexas.
- RFlex Travel: Uma máquina de soldadura por RF com cabeça móvel para estruturas tensadas de grande formato, lonas, geomembranas e tendas. Com uma mesa de trabalho a vácuo opcional com até 100 metros de comprimento e guias a laser, basta alinhar o tecido, fixá-lo com vácuo e deixar que a cabeça faça o trabalho.
- RFlex Descrição: Uma máquina de soldadura por radiofrequência compacta e de precisão.
- Máquinas de RF personalizadas: Os nossos engenheiros concebem máquinas de soldadura por RF personalizadas para as indústrias de embalagens, automóvel, médica e outras aplicações especializadas, incluindo elétrodos personalizados, automação e sistemas de controlo avançados.
A nossa equipa acompanha-o do início ao fim, com ensaios gratuitos de materiais, ajuda na escolha da máquina mais adequada, bem como formação, assistência técnica e manutenção após a instalação.
- Solicitar uma demonstração
- Envie-nos uma amostra do material
- Fale com um especialista em soldadura por RF
